PA6多层复合膜成型工艺区间测试｜小型三层共挤吹膜试验机应用研究
试验背景
多层共挤薄膜的成型稳定性、层间结合度直接决定功能性包装材料的使用性能，聚酰胺PA6材料因阻隔性、力学性能优异，是多层功能薄膜研发的核心基材。为精准摸索不同配方PA6材质的吹膜成型工艺边界，规避量产设备原料浪费、调试周期长的痛点，本次依托普同小型三层共挤吹膜试验机开展系统化小试实验，通过独立调控三层挤出参数，完成多组配方对比测试，精准锁定适配PA6多层膜的稳定生产工艺区间。
试验方案设计
1. 试验设备：小型精密三层共挤吹膜试验机
2. 试验材料：PA6，共计5套不同配方，目标薄膜厚度40μm
3. 成型结构：A内层 / B中层 / C外层三层同步共挤
4. 控制思路：三台挤出单元独立温控、独立转速与压力调控，下料口通水冷却，规避PA6热敏进料结块问题；配套风环冷却、牵引、张力收卷系统，实现一体化连续吹膜成型。
实测工艺参数汇总
- 温度设置（下料口通水冷却）
A内层：250℃、260℃、260℃、260℃、260℃
B中层：250℃、260℃、260℃、260℃
C外层：250℃、260℃、260℃、260℃；模头260℃、260℃、260℃
- 挤出工况：A机-80RPM/10MPa；B机-80RPM/8MPa；C机-80RPM/10MPa
- 成型线速度：20m/min

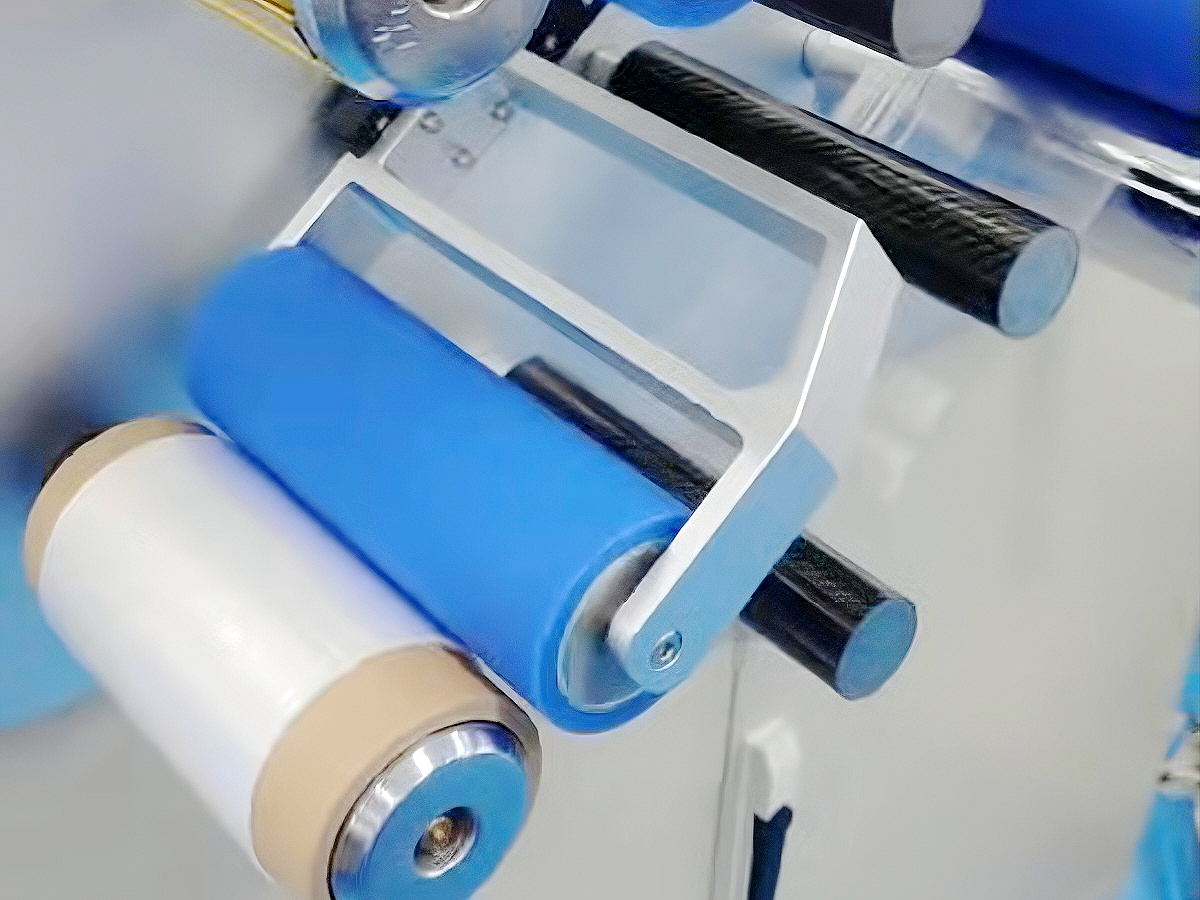

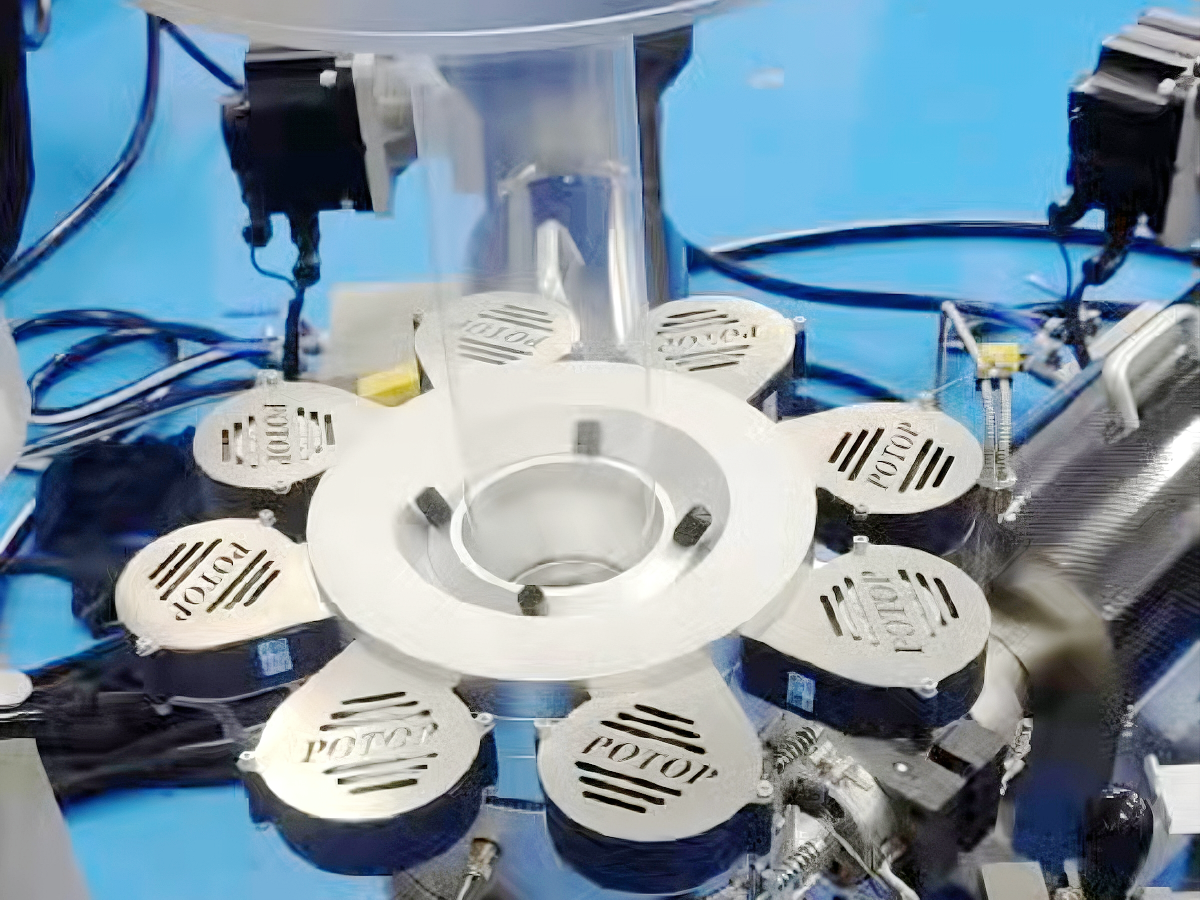

- 辅助工艺：风环风速70%，收卷张力15%
成型过程观测
设备升温后各区温度稳定，下料段冷却结构保障PA6物料平稳喂料，无架桥、预熔结块现象。三套挤出系统同步运行，各层熔体压力稳定可控，A/B/C三层熔体在共挤模头内复合流畅，层间界面稳定，不会出现料流扰动。

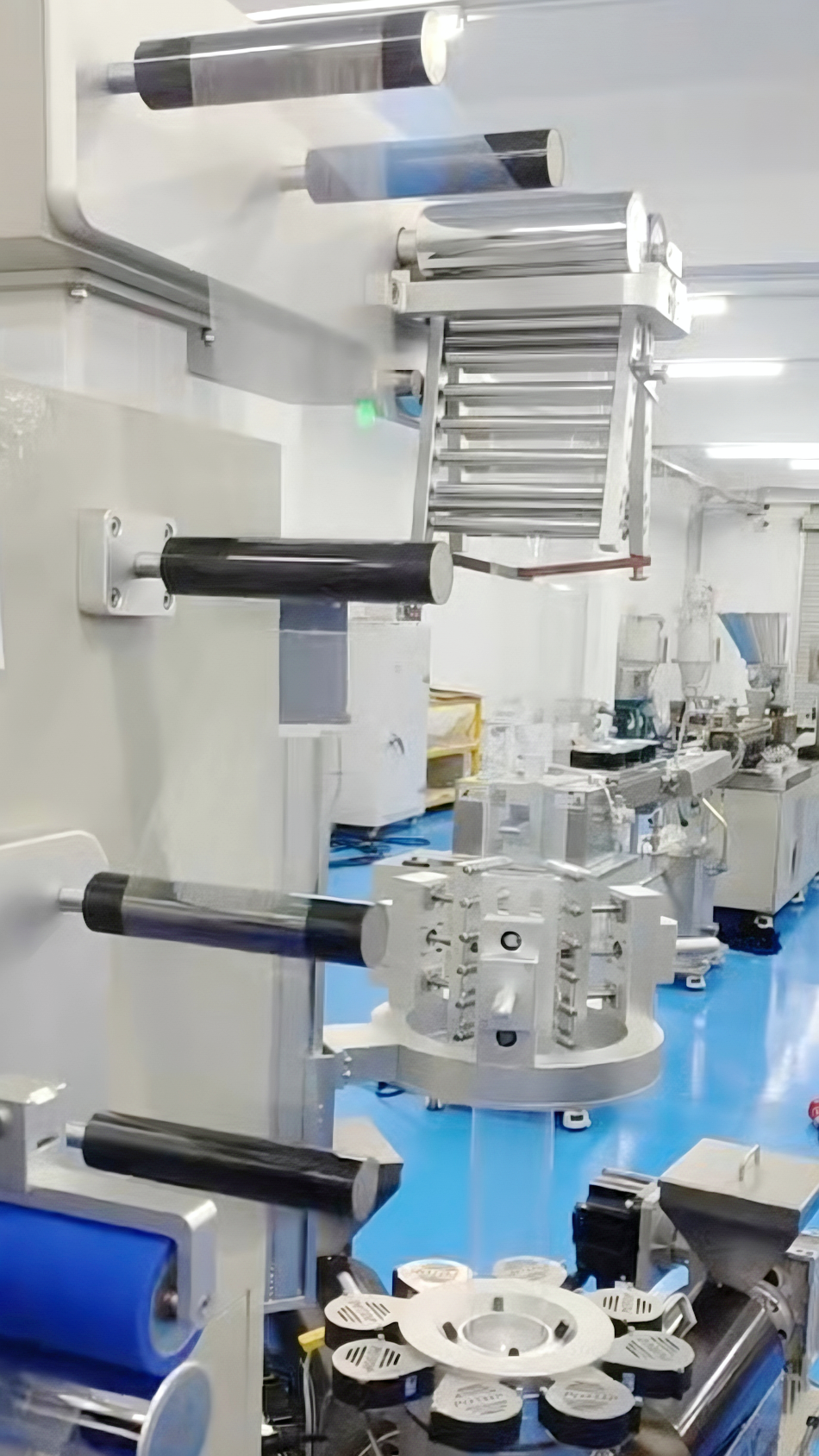

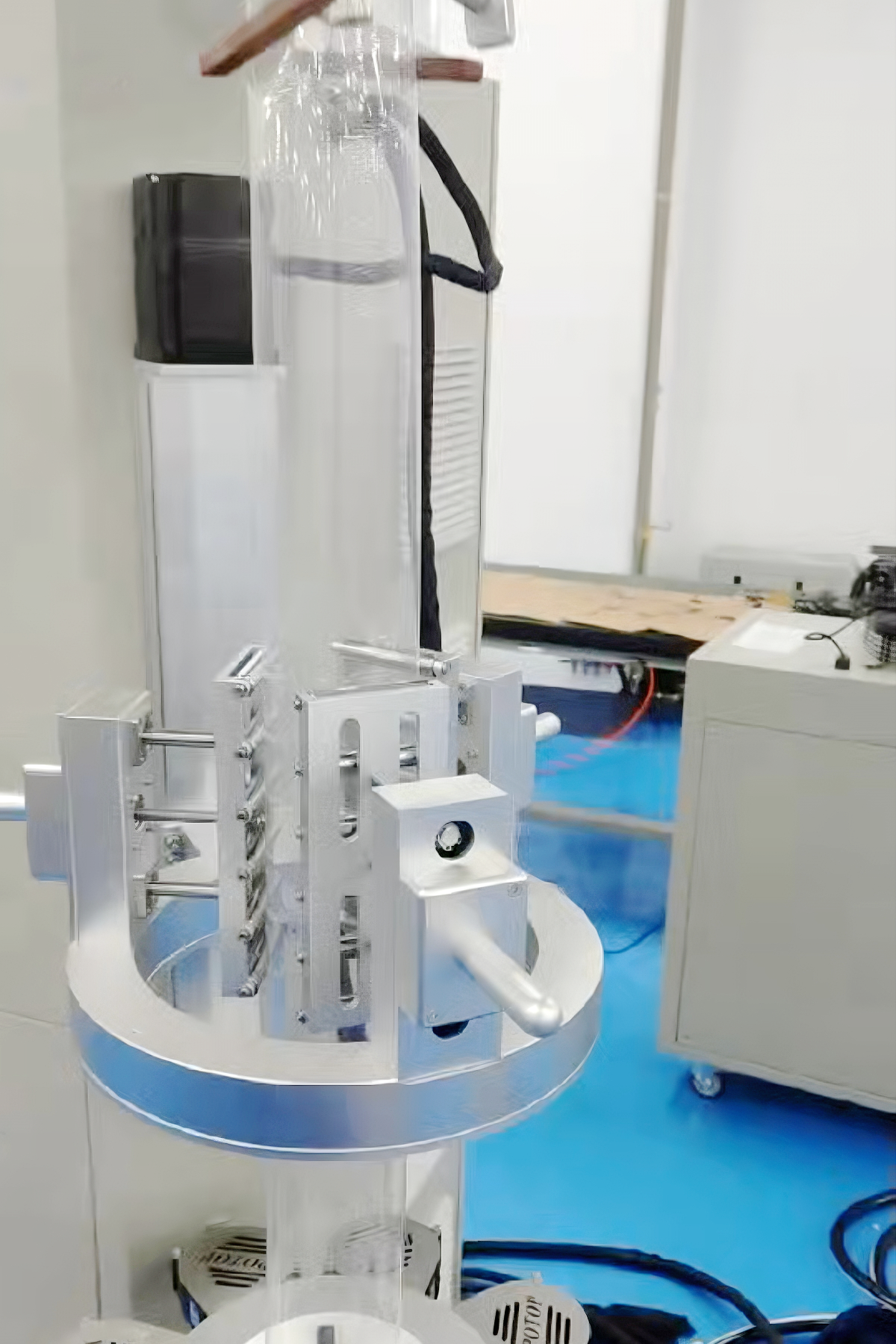

膜泡形态稳定，风环冷却均匀，牵引与收卷张力匹配合理，有效抑制薄膜拉伸变形。整套工艺连续运行，薄膜成型状态稳定，成功制备目标40μm三层PA6复合膜，可直观区分5种PA6配方在吹膜成型中的差异表现。客户现场确认样品，成品送往后续性能检测。
设备核心应用价值
广州普同小型三层共挤吹膜试验机专为新材料研发场景打造，区别于量产型吹膜设备：
✅ 三套独立挤出通道，可单独调节每层的转速、温度、压力，快速调整多层配比，一次性开展多配方对比试验；
✅ 适配PA6等工程塑料，下料冷却结构解决高温树脂进料难题；
✅ 实时监测熔体压力，捕捉熔体流动变化，快速排查配方与工艺缺陷；
✅ 小试机型用料少，大幅降低新材料配方研发的原料成本；
✅ 全流程工艺数据可留存，方便科研人员进行成型机理分析与论文、项目数据支撑。
适用研发场景
该设备广泛用于聚酰胺、聚烯烃多层功能性薄膜开发，包含高阻隔包装膜、耐油复合膜、多层改性功能膜的配方筛选与工艺调试，适配企业研发中心、高校高分子实验室，用于新材料预研、工艺窗口探索、样品制备。
试验小结
本次多配方PA6三层共挤吹膜小试顺利完成，三层料流匹配良好，膜泡成型稳定，成功制备40μm三层复合薄膜。设备可快速切换配方，满足多层功能性薄膜前期研发、样品打样需求，为多层共挤新材料开发提供可靠的小试成型平台。如需进一步了解设备适配性或获取定制方案，可联系技术团队（杨总监135 8059 9870）获取详细参数与案例。
