PP改性复合基材制备研究 | 桌面小型精密挤出流延机多配方薄膜成型研究

一、试验概述

聚丙烯（PP）综合力学性能优良、化学稳定性好，通过共混改性可制备绝缘薄膜、功能基材、改性高分子膜材，是高校新材料研发领域非常常用的基体树脂。不同改性配方会直接影响熔体流动性、结晶行为，流延成膜过程极易出现厚度不均、膜面缺陷、熔体压力波动等问题，多配方对比试验需要设备具备良好的工艺可调性与数据复现能力。

本次试验依托广州市普同实验分析仪器有限公司桌面小型精密挤出流延机，面向高校科研场景，开展三种不同PP配方的流延成膜对比试料。模拟工业流延完整工艺流程，完成100μm厚度PP薄膜制备。

二、试验原料与预处理工艺

- 试验物料：PP三种不同改性配方粒子

- 物料预处理：80℃条件下烘干3h以上，去除原料吸附水汽，规避薄膜产生气泡、水纹等外观缺陷，保障挤出熔体质量稳定。

- 试验目标：实现100μm PP改性薄膜稳定连续成型；考核设备对多组不同PP配方的加工适配能力；完整采集挤出、熔体压力、冷却定型、张力收卷全流程参数，实现多配方横向对比。

三、试验设备与实测工艺参数

试验设备

桌面小型精密挤出流延机，集成单螺杆挤出单元、狭缝模头、过滤组件、流延冷却辊组、牵引及张力收卷系统。整机可实现多段独立控温，在线采集螺杆转速、电机扭矩、熔体压力、线速度、收卷张力等关键数据，完整复刻产线工艺，适配高校实验室小试、多配方平行对比研究。

实测工艺参数

1. 料筒至模头梯度温度：220℃‑230℃分段控温，下料一区通水冷却，抑制喂料段提前熔融，保障稳定进料；

2. 螺杆转速：100r/min，挤出电机扭矩24%；

3. 熔体压力：13.9MPa；

4. 过滤组件：配置2500目滤网，过滤熔体杂质，提升膜面品质；

5. 流延牵引线速度：3.5m/min，本次试验未启用静电吸附装置；

6. 流延辊油温设定：85℃，匹配PP树脂结晶冷却特性，调控薄膜结晶度与内应力；

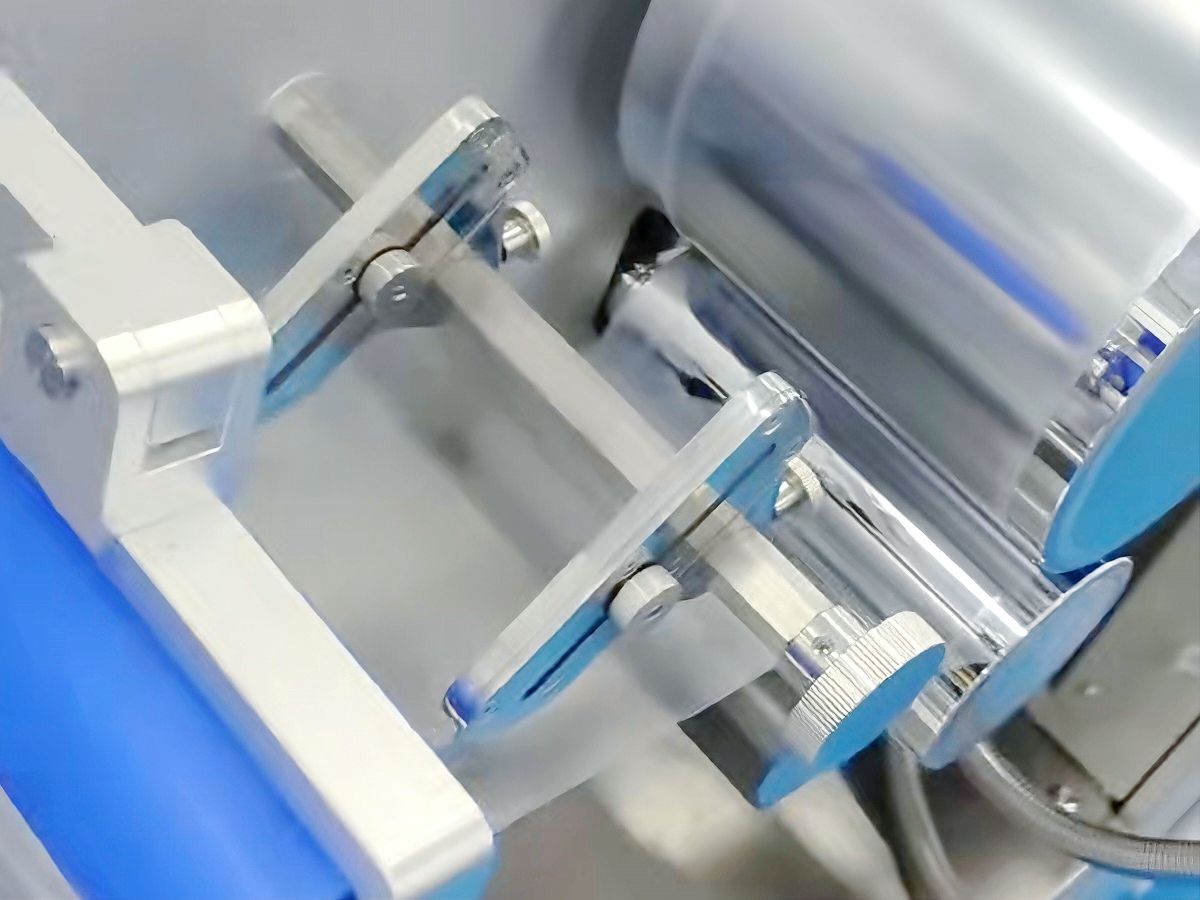

7. 张力参数：收卷张力15%，收边张力35%，改善薄膜收卷跑偏、起皱现象。

四、成型结果与工艺分析

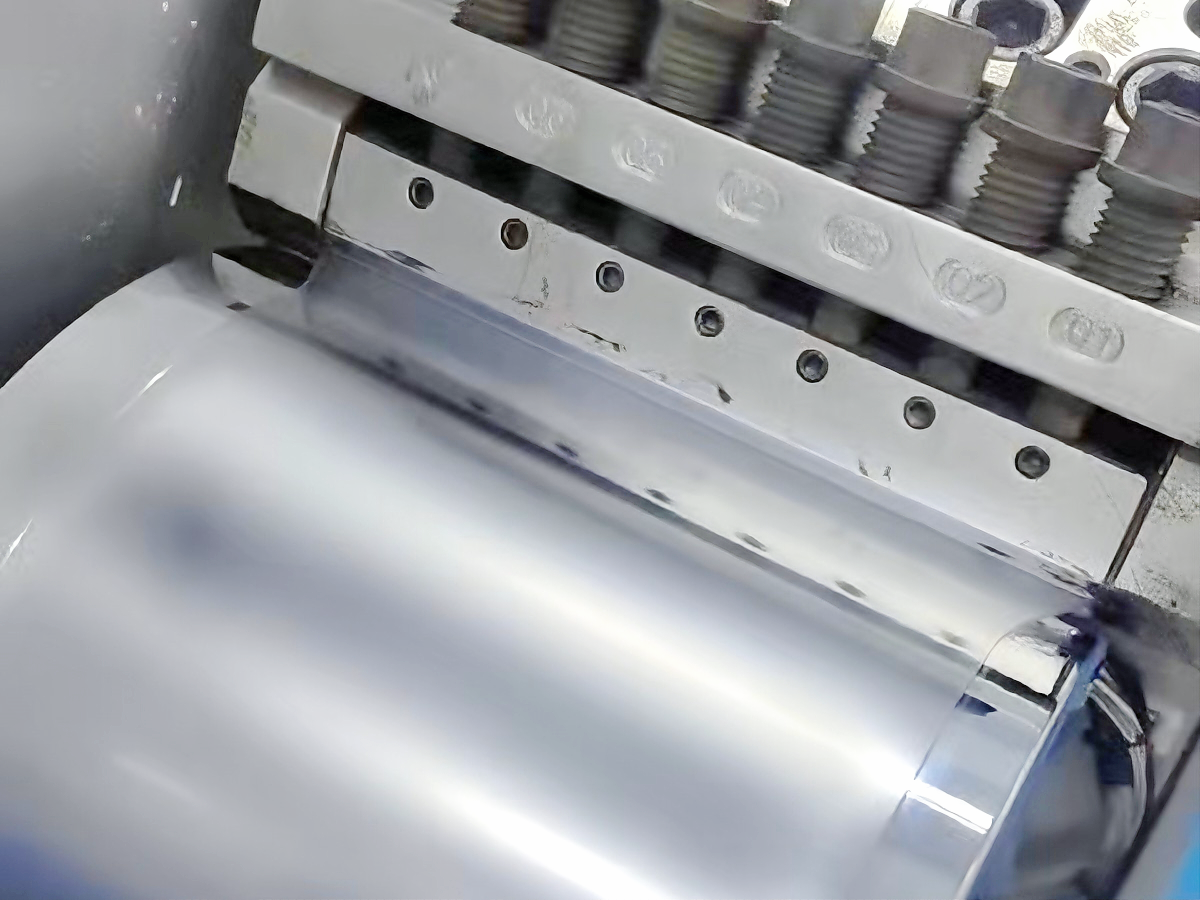

整套设备完成塑化挤出、滤网过滤、模头出料、流延辊冷却定型、牵引展平、张力收卷全流程，三组PP配方薄膜均实现正常成型，得到厚度100μm流延膜。

下料区通水冷却有效避免PP在喂料口熔融粘结，保证喂料持续稳定；2500目高精度滤网有效滤除熔体内部杂质，降低膜面亮点、晶点缺陷风险；加工过程熔体压力维持13.9MPa，压力状态稳定，说明不同PP改性配方在此工艺条件下塑化效果良好。

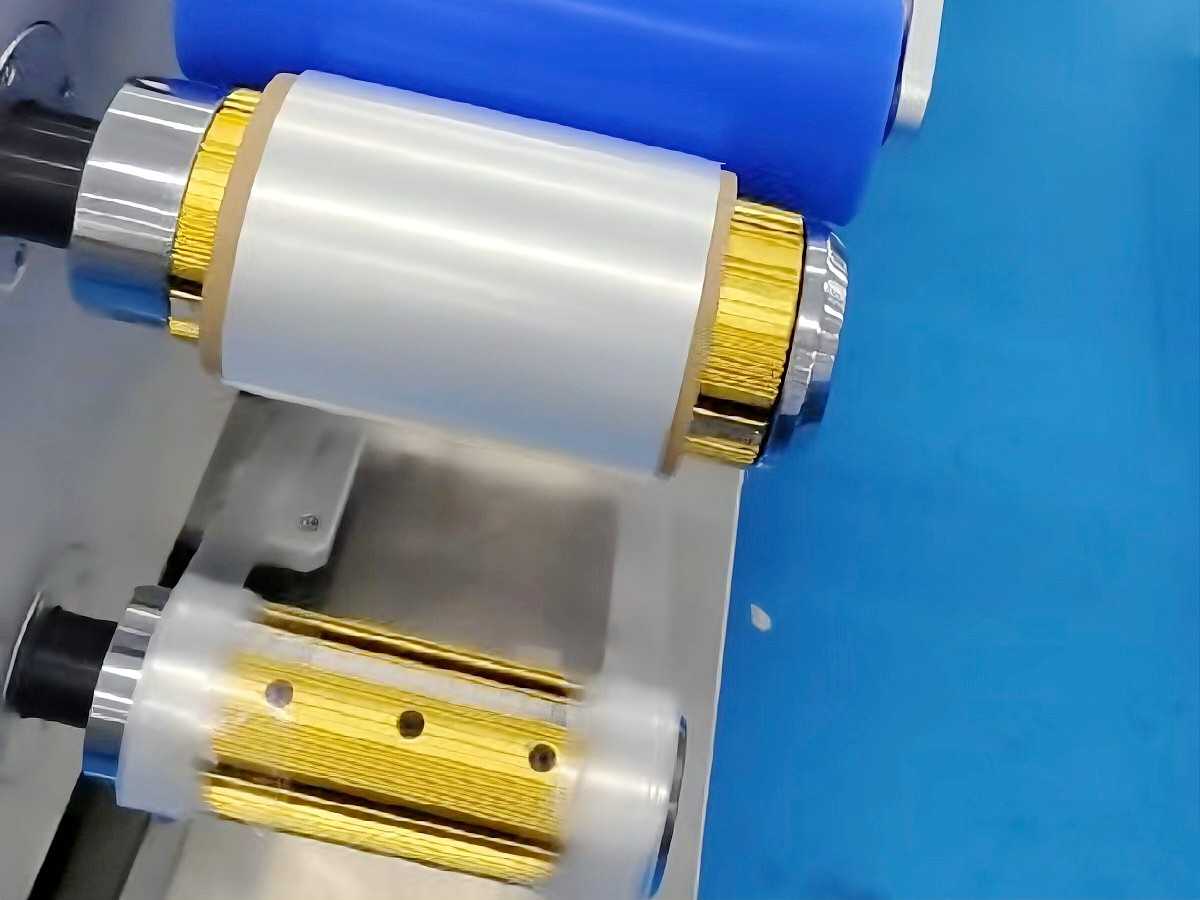

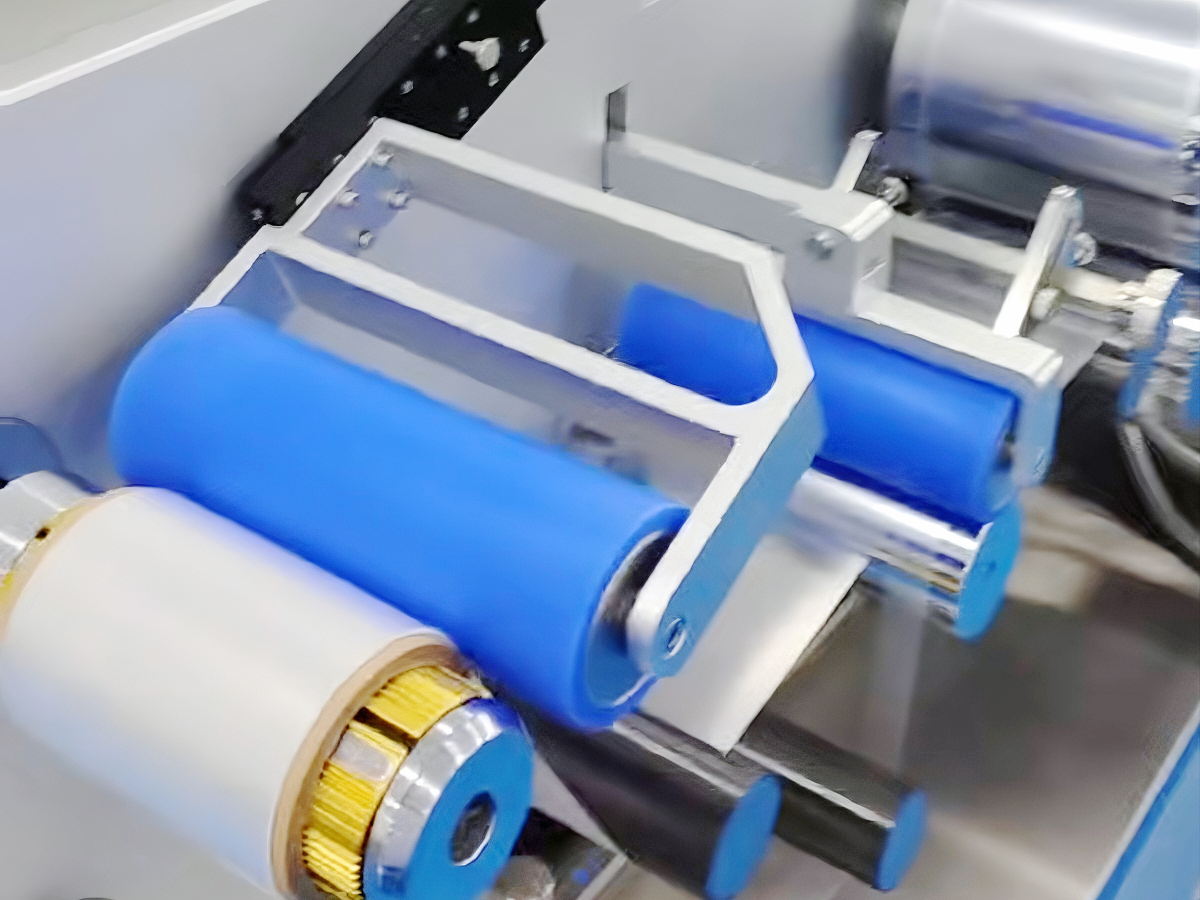

流延辊85℃油温适配PP结晶速率，薄膜冷却定型充分；合理的收卷与收边张力配比，保障100μm薄膜收卷整齐。设备支持快速切换工艺参数，非常适合高校开展多配方平行比对实验，快速筛选改性配方优劣，全部工艺数据可留存导出，便于科研论文整理与试验复盘。

五、设备技术优势

1. 桌面一体化紧凑型结构，无需复杂配套，挤出、过滤、流延冷却、牵引、张力收卷一体化，适配高校实验室有限场地，满足科研小试打样需求；

2. 多段独立PID精准控温，下料段支持通水冷却，解决改性配方喂料架桥难题，可适配PP、PA及多种改性共混高分子体系；

3. 支持加装不同目数滤网组件，过滤熔体杂质，提升薄膜表面质量，满足功能膜、绝缘基材等高表面要求试样制备；

4. 在线实时监测熔体压力、挤出扭矩、转速、线速度、收卷张力，全套试验数据可记录导出，方便多配方横向对比研究；

5. 工艺参数调节灵活，转速、辊温、牵引速度、张力独立可调，可快速迭代试验方案，缩短配方研发周期；支持选配静电吸附、在线测厚等拓展模块。

六、应用领域

该桌面小型精密挤出流延机，适用于PP及各类聚烯烃改性体系薄膜研发，面向高等院校、科研院所，开展绝缘基材、改性功能薄膜、高分子复合材料等方向的小试实验。通过实验室多配方对比试料，筛选**工艺条件，为后续中试放大、工业化生产提供可靠工艺参考。

如需进一步了解设备适配性或获取定制方案，可联系技术团队（杨总监135 8059 9870）获取详细参数与案例。
