小型高温薄膜双向拉伸仪 | PET材料3.9倍拉伸工艺验证技术-广州普同

一、试验概述

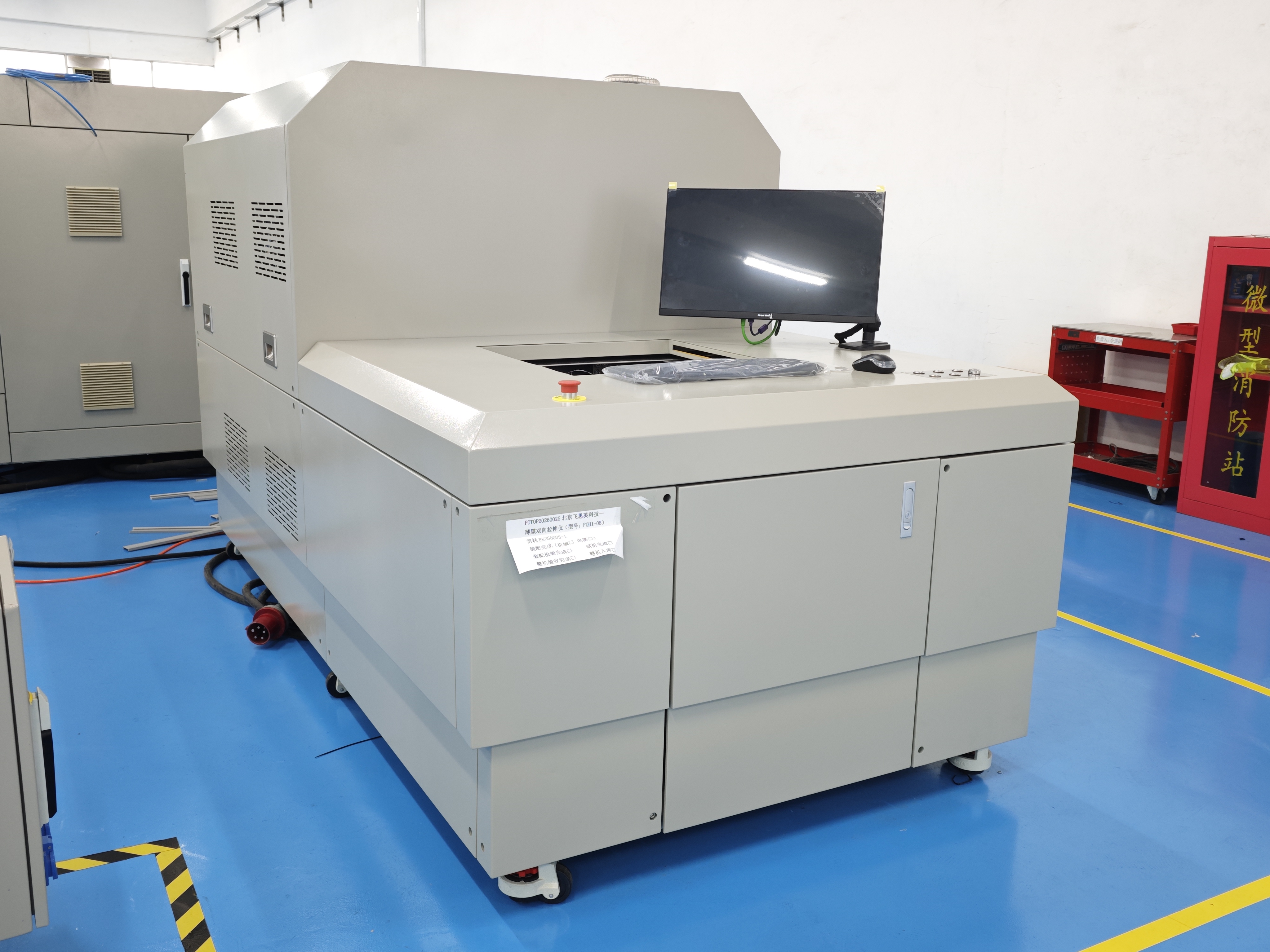

本次试机采用广州普同FOHI-05小型高温薄膜双向拉伸仪，设备支持最高5倍拉伸倍率，适配PET、PLA、PP、特种功能膜等材料实验室小试研发；本次试验选用0.5mm厚度PET标准试片，规格110mm×110mm，开展3.9×3.9倍同步双向拉伸测试，全程记录温控、拉伸速度、回缩控制全套工艺数据，验证设备对聚酯类薄膜拉伸成型的精度与稳定性，为PET光学膜、热收缩膜配方研发提供完整工艺参考。

二、全套试验工艺参数

1. 烘箱温控系统

上下拉伸烘箱风速100%恒定，设定温度103℃，实测温度精准无温差，恒温环境保障PET片材受热均匀，避免局部拉伸厚薄偏差；拉伸区间成型温度稳定95℃，匹配PET聚酯**拉伸工艺窗口。

2. 拉伸时序设置

预热时长120s，充分软化PET基材，消除片材内应力；双向拉伸倍率3.9×3.9，拉伸速度60mm/s，匀速拉伸杜绝薄膜拉丝、破膜问题。

3. 回缩精准控制

纵向MD、横向TD拉伸后回缩比例均设置0倍，回缩速度统一1mm/s，可根据薄膜性能需求自由调节回缩量，精准管控薄膜热收缩率、平整度。

三、试机成型结果

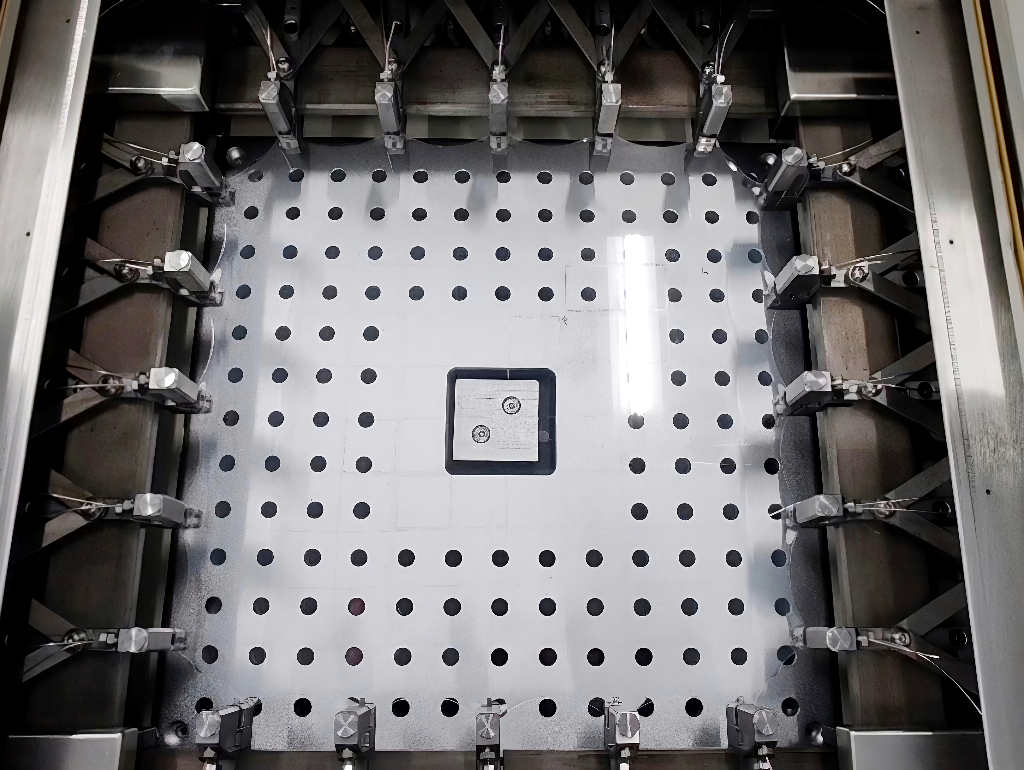

整机升温、设备运行、程序操控功能全部正常；0.5mm厚PET原片经过3.9倍同步双向拉伸后，成型薄膜整体表面平整，全域厚度均匀一致，无薄点、破孔、纵向横向条纹，完美达成PET薄膜实验室试样的成型标准，可直接用于透光率、拉伸强度、热收缩等物性检测。

四、高温双向拉伸设备核心优势

1. 大倍率高温成型

机型支持最高5倍双向拉伸，宽温控区间，适配PET、PLA、PP、特种工程膜、生物降解膜等绝大多数高分子薄膜研发，满足高倍率热收缩膜、光学基膜试制需求。

2. 独立双风道恒温烘箱

上下烘箱独立控温、风速可调，温度误差极小，片材整体受热均匀，有效解决厚薄不均、拉伸纹路、局部破膜常见试验难题。

3. 纵横双向参数独立可调

倍率、拉伸速度、预热时间、回缩比例、回缩速度均可分开设置，可同步拉伸、分步异步拉伸，灵活模拟工业化大生产线工艺，研发数据可直接放大量产。

4. 小样省料，低成本研发

仅需110mm小型试片即可完成全套拉伸试验，相比大型生产线，大幅节省PET、高端改性母料成本，适配高校实验室、新材料企业研发部门配方迭代测试。

5. 自动化程序操控

整套拉伸流程一键程序化运行，全程自动控温、预热、拉伸、回缩，减少人为操作误差，试验数据可存档留存，便于对比不同配方薄膜性能差异。

五、设备应用场景

广泛用于各大高校材料学院、新材料研发企业，针对PET光学膜、PET热收缩膜、包装薄膜、改性聚酯功能膜、生物降解薄膜开展配方调试、工艺摸索、小批量试样，模拟工业化双向拉伸生产线，快速验证材料成型性能，缩短新材料研发周期。

六、试验总结

本次PET 3.9倍双向拉伸完整试机，充分验证普同高温五倍款小型双向拉伸仪温控精准、拉伸稳定、厚薄可控的核心性能，针对PET聚酯薄膜成型适配性极强；设备灵活可调的工艺参数，可完美匹配各类功能薄膜研发试验，是高分子薄膜实验室必备精密试验设备。

【如需进一步了解设备适配性或获取定制方案，可联系技术团队（杨总监135 8059 9870）获取详细参数与案例。】
