流延膜和吹膜为什么性能差这么多？-广州普同
为什么吹膜没那么透，看起来比流延膜更结实？
不少人习惯性地认为，这是工艺不同带来的结果，甚至进一步把差异简单归因到“吹膜强、流延透”。如果高分子只停留在工艺名称层面，其实很难真正解释这些性能差异。那么换一种问法：
同一批高分子链，在两种工艺里，经历了什么完全不同的路径？
薄膜不是注塑件。它不是被一次性填满模腔、冷却、结束。薄膜是一个边流动、边拉伸、边冷却、边定型的连续过程。而流延和吹膜真正拉开差距的，并不是模头是 T 型还是环形，而是一个更底层的问题：
分子链是在有足够时间发生取向与重排的条件下被拉伸，
还是在尚未来得及充分响应应力时就被快速冻结。
01
流延膜：快速冷却主导的结构冻结
如果用一句话概括它的物理本质，那就是：
冷却极快，定型极早。

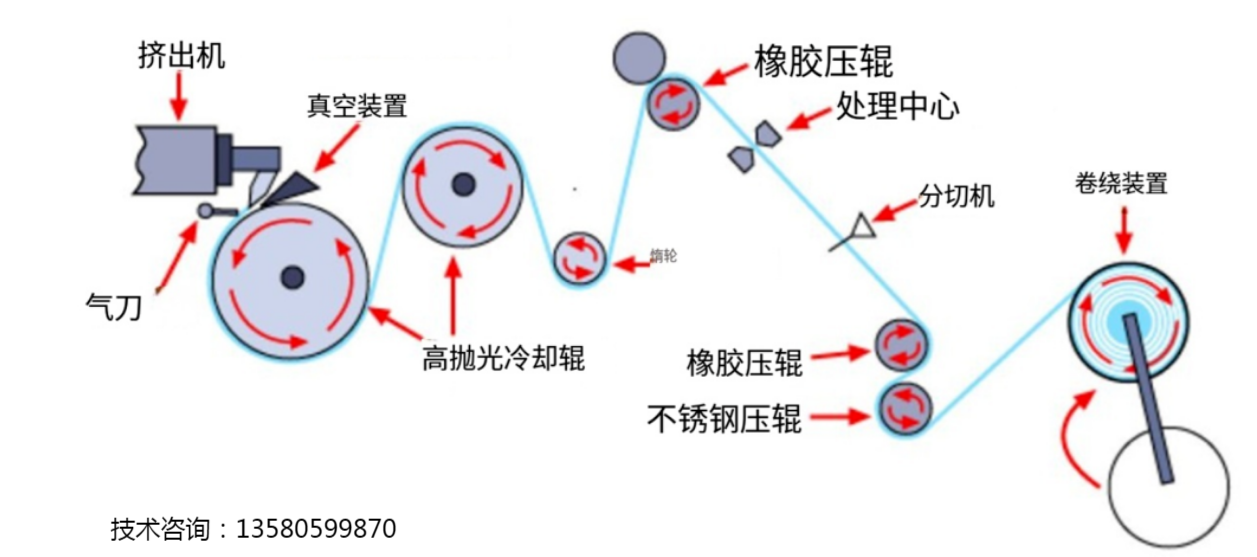

熔体从 T 型模头出来，刚铺展开，就直接贴上冷却辊；几百度的熔体温度，在极短时间内大幅下降。
这在微观上意味着：
分子链难以充分拉伸和取向
取向程度整体受限
结晶过程更多由冷却驱动，而非拉伸诱导
于是，流延膜通常呈现出一类非常典型的结构特征：
晶粒细小、分布相对均匀
非晶区比例高，但链段松弛程度有限
整体结构偏各向同性
这种结构带来的直接优势是可控性：
厚度均匀性好
表面平整度高
透明度优异
批次间稳定性强
所以，在对外观质量、一致性和加工稳定性要求较高的应用中，流延膜往往是首选。
但是，这种结构在高应变工况下的能力是有限的。如果薄膜需要承受冲击、穿刺或持续形变时，它得能量耗散能力往往不足，很容易出现脆性失效。这并不是材料本身的问题，而是链段在成型过程中缺乏充分的取向与拉伸历史。
02
吹膜：拉伸过程主导的结构形成

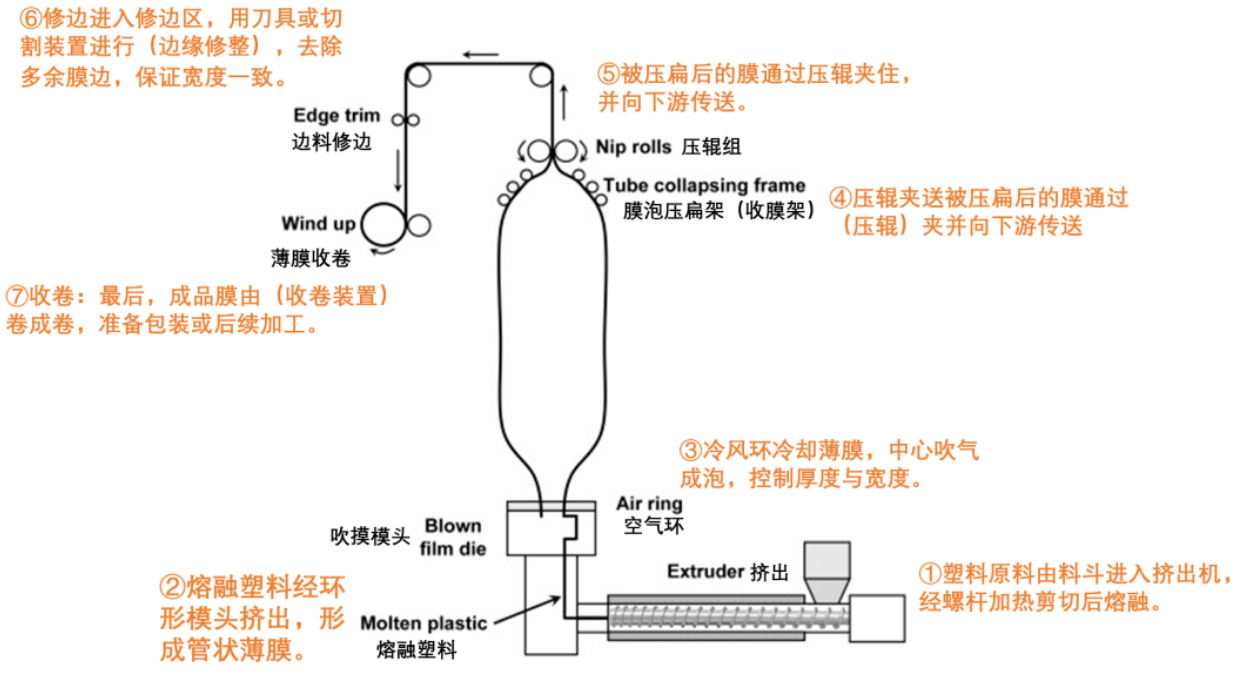

熔体从环形模头挤出后，并不会立刻进入强制冷却阶段，而是在较高温度下经历一个持续拉伸的过程：
轴向牵引（MD）
径向吹胀（TD）
在这一阶段，分子链同时具备：
较长的运动与重排时间
明确的应力方向
持续存在的拉伸场
在这样的条件下，分子链更容易被拉直、取向，并在拉伸过程中发生取向诱导结晶。所以，吹膜中的晶区并不是随机形成，而是沿应力方向具有明显取向特征。
这也直接体现在宏观性能上：
MD / TD 方向性能差异明显
强度水平整体更高
抗撕裂、耐穿刺性能更优
很多人不喜欢吹膜的各向异性，觉得性能不均衡。但从分子角度看，这正是它的优势所在，材料的强度和韧性被集中分配在最容易承受载荷的方向上。
03
决定性能差异的，不只是结晶度，而是结晶形态
在实际分析中，很多人上来就拿DSC就测结晶度。但很多时候，流延膜和吹膜的结晶度差异并不显著，但力学性能却相差明显。
关键原因在于：
结晶度反映的是结晶“多少”，
而结晶形态决定的是结构“如何”。
流延膜中：
冷却速率高
成核数量多
晶粒生长受限
非晶区虽然比例较高，但链段活动空间有限，在裂纹扩展过程中难以持续耗能。
而在吹膜中：
拉伸诱导结晶占主导，晶区取向明显

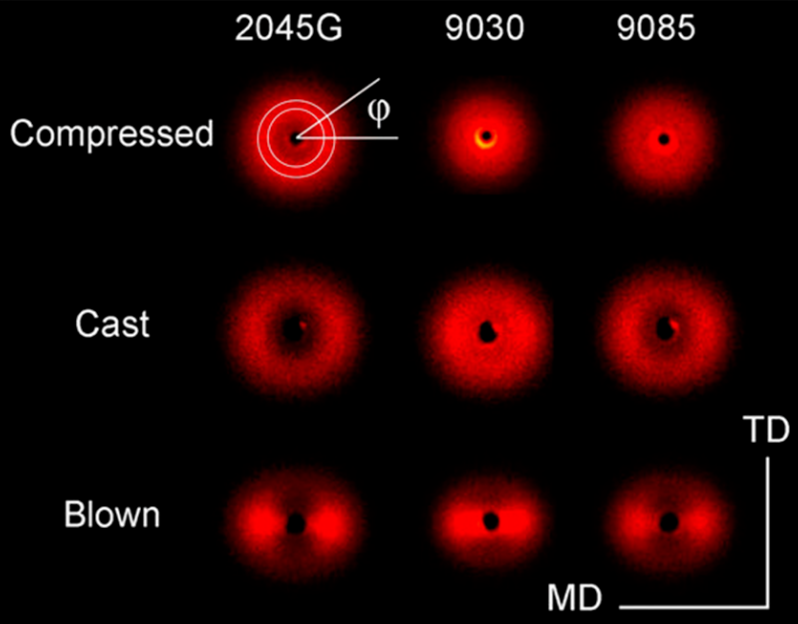

图片引用于Different Dependence of Tear Strength on Film Orientation of LLDPE Made with Different Co-Monomer，这篇文献利用 小角 X 射线散射（SAXS） 表征晶体取向差异研究对比了 不同工艺（压制 、流延 和吹膜 ）下的取向结构和撕裂强度。
大量长链跨越不同晶区，形成系带分子
这些系带分子在受力过程中承担载荷传递和能量耗散的作用，是吹膜韧性显著提高的重要原因。
所以，在实际失效模式上常见的现象是：
流延膜更容易发生突发性断裂
吹膜通常经历明显的拉伸、白化后才发生断裂
这并非简单的“韧性高低”，而是裂纹扩展过程中链段是否具备持续参与变形和耗能的能力。
04
选型的关键，不是工艺优劣，而是结构需求
流延膜和吹膜的差异，本质上不是优劣之分，而是：
链段行为被设计成了两种不同的结构结果
流延膜：
结构稳定、可控性强，适合追求一致性和外观质量的应用吹膜：
结构更具韧性和抗冲击能力，适合承受复杂载荷和不确定工况
在工程实践中，我常用一个很直观的判断标准：
对失效风险敏感、需要安全冗余的场景，优先考虑吹膜
对尺寸稳定性和一致性要求更高的场景，优先考虑流延膜
从分子链结构和演变路径的角度去理解这些问题时，流延、吹膜、MDO、双向拉伸，本质上都只是调控链段结构状态的不同手段。这时，做的就不再是工艺选择，而是真正基于分子层面的工程决策。
广州市普同试验分析仪器有限公司（https://www.potoplab.com）以专业的高分子材料加工工艺积淀、精细化的设备性能，精准匹配各类功能薄膜的小试、配方优化、工艺验证需求，成为新材料研发团队的标配实验设备。如需进一步了解设备适配性或获取定制方案，可联系技术团队（杨总监135 8059 9870）获取详细参数与案例。
