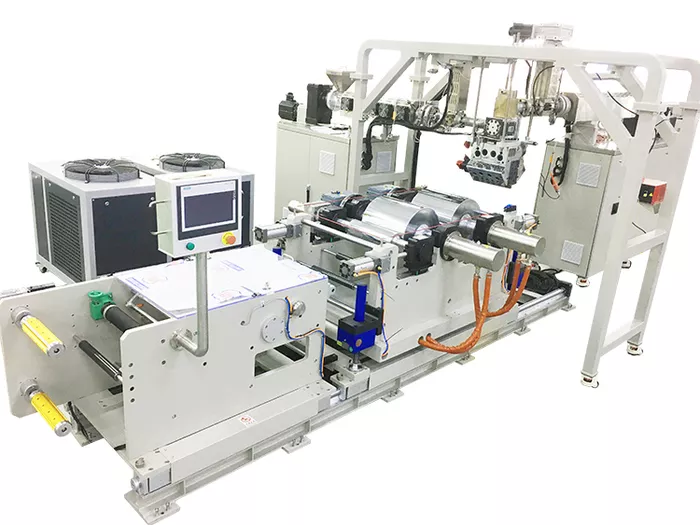

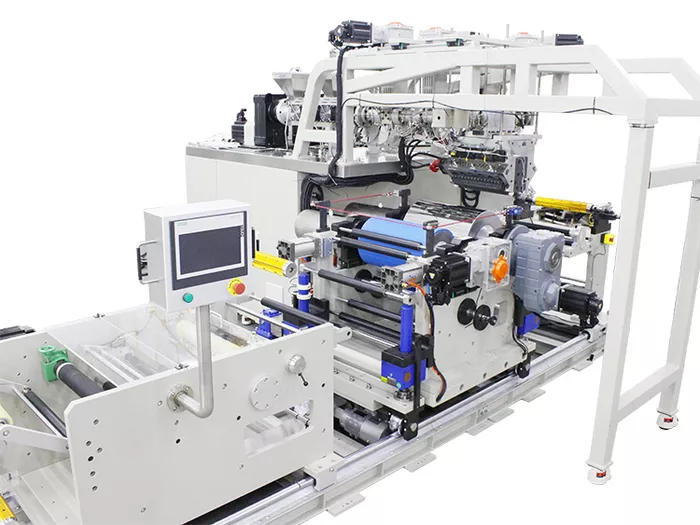

多层复合反射板片 聚酯共挤流延试验机

广州市普同实验分析仪器有限公司的薄膜三层共挤流延试验机又叫单螺杆ABC共挤膜片实验线。适用的材料有PP/PET/EVA//POE,用于多层复合反射膜片研发。

通过在半导体照明用反射膜上贴合功能性的薄膜，调整收放卷张力，优化胶水固化工艺，多层复合反射板在挺度、组装效率和成本上都优于传统 LED 面板灯背板+泡棉+反射膜的结构。

设备特点

①螺杆：具有耐磨和防腐蚀等特点,螺杆直径φ25长径比28,φ35长径比35。

②机筒:根据螺杆的长径比，采用电加热方式分区加热，其中压力测试点。

③模头：本仪器的配置模头其采用高性能材料制造，具有优良的耐腐蚀性和耐磨损性。模头宽度 250mm，三层共挤复合模具开口间隙：0.10mm-1.50mm 可调

④花纹胶辊：由独立电机驱动，旋转速度可调，辊的表面镀胶层，调花纹处理，内部通水冷却，辊架可以通过升降机上下移动。

⑤花纹钢辊：由独立电机驱动，旋转速度可调，辊的表面镀硬铬，调花纹处理，内部通水冷却。

⑥剥离胶辊：由独立电机驱动，旋转速度可调，辊的表面镀胶层，内部通硅油冷却，剥离胶辊由气缸推动压紧冷却钢辊，辊间距由手动调节丝杆来调节两辊间距。

⑦流延钢辊：由独立电机驱动，旋转速度可调，辊的表面镀硬铬处理，内部通硅油冷却。

⑧退火钢辊：由独立电机驱动，旋转速度可调，辊的表面镀硬铬处理，内部通水冷却

技术参数

螺杆直径 Φ28/35 mm

螺杆长径比 28:1/35:1

螺杆转速 120 rpm

机筒工作温度 主机 A：350 ℃

温度控制精度 ±1 ℃

料斗容量 25 机：10 L，35 机：10L

熔体泵 5CC/10CC

工作电压 3 相 AC380 V，50 Hz

长×宽×高 约 7430×4850×2480 mm

存储温度、湿度 温度：-25~+55 ℃ 湿度：5~95%

操作温度、湿度 温度：+5~+45℃ 湿度：5~95%

三层共挤复合模头技术参数

模头宽度 250mm

模具开口间隙 0.1mm-1.5mm 可调

安装方式 下挤出安装

结构形式 A/B/C 、A/B（三层比例可调），三层模内复合

进料方式 圆口进料

流道形式 模内衣架式流道

辅机技术参数

花纹胶辊 直径Ф240mm，宽度 350mm

花纹钢辊 直径Ф295mm，宽度 350mm

剥离胶辊 直径Ф200mm，宽度 350mm

流延钢辊 直径Ф400mm，宽度 350mm

退火辊 直径Ф295mm，宽度 350mm

牵引辊 直径Ф80mm，宽度 400mm

收卷辊 直径Ф75mm，宽度 400mm
