单层BOPET薄膜双向拉伸试验线试机与参数

在薄膜技术研发中，使用双向拉伸实验线可人为地控制和模拟各种条件，排除干扰，突出主要因素，以便在有利的条件下认识薄膜的技术工艺特性，探究薄膜的性质和加工成型规律。

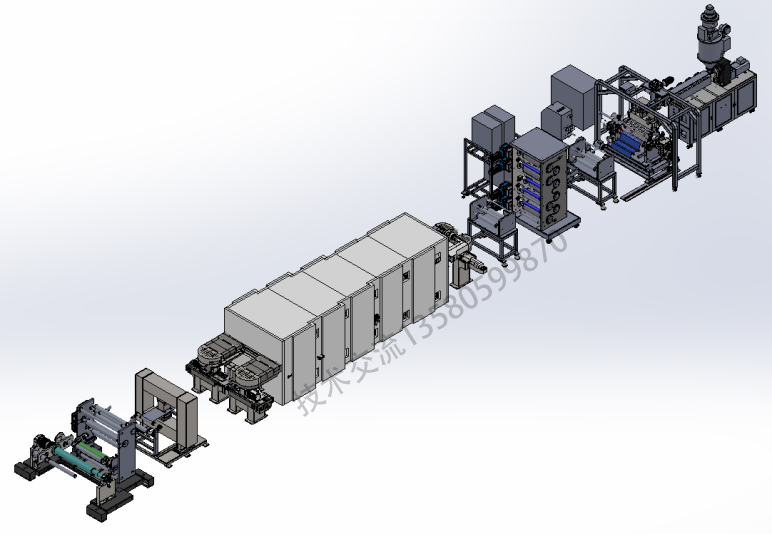

广州普同公司试制出连续薄膜双向拉伸实验线。考虑到BOPET材料的工艺特性为客户量身定制双向拉伸功能薄膜实验线，挤出主机为单螺杆挤出机。单螺杆挤出机主要用于整条生产线的工艺调节，以便更好地掌握生产线加工过程各种工艺特点及调整特性。熔融挤出后进行铸片机、纵向拉伸机（MDO）、横向拉伸机（TDO）、自动收卷，最终由中央控制系统来控制。生产线可通过调整配置，用于PET等材料的双拉功能薄膜新产品的制造。

技术参数如下：

适用材料 PE

制品 幅宽720mm 厚度10-20μm

螺杆直径 单螺杆直径45mm

螺杆转速 0~120rpm

挤出机最高工作温度 350℃

挤出机**产量 30kg/h

纵向拉伸最高工作温度 150℃

纵向拉伸点 1点

纵向**拉伸比 5

纵拉出口线速度 15m/min

横拉**拉伸比 8

横拉入口宽度 100mm-200mm

横拉出口宽度 800mm

控制方式 中央/本地控制

近日，广州普同为客户PET膜片做双拉测试试机。

设备：薄膜纵向拉伸机+横向拉伸机+牵引收卷机

试机材料：PET膜片，共2卷，每卷170米，厚度0.15mm

试机结果:

该材料上双拉线可以双向拉伸成膜，纵拉后薄膜有明显横纹，横拉后横纹减少，整体膜片呈半透明，有少量晶点存在，由于原材料边缘有裂口，不利于纵向的拉伸，无法进行连续性开机

注意事项

1、该材料可进行异步双拉

2、纵拉时预热辊温度设定不建议高于90℃，会存在黏辊问题，导致横纹的出现

3、横向拉伸温度不够的情况下薄膜会呈现雾状，不够透明

4、横向入口处温度不宜过高，易导致薄膜变软从而入膜困难
